VirtualFlow亮相核反應堆技術全國重點實驗室2024學術年會
發布日期：2024-04-24
為加強先進核能技術領域科技創新與應用，核反應堆技術全國重點實驗室及先進核能技術全國重點實驗室2024年學術年會在四川成都啟幕，9名院士和近百家科研院所、高校和企業等近700名專家學者齊聚一堂，聚焦和探討核反應堆及先進核能重大基礎理論和前沿科技創新。



積鼎科技仿真專家受邀在“數字孿生”分會場進行“國產CFD仿真：基于壁面相變模型的回流冷凝過程仿真”主題分享，從“冷凝回流過程、壁面冷凝模型、仿真應用過程分析”展開介紹。



CCFL（Counter Current Flow Limitation）逆向流動限制現象的全過程是隨著氣相速度的增加，液相會逐步出現波動以及被夾帶的現象、被夾帶的液體增多、液體均向氣體方向運動等過程。而回流冷凝現象是基于CCFL現象之上，卻更為復雜的情況，受CCFL的影響也尤為明顯。相較于CCFL而言，回流冷凝增加了蒸汽冷凝過程的考量。全過程的機理復雜，包含流態環狀到混合、界面從穩定到破碎的動態變化以及與之伴隨的相變速率和壁面?zhèn)鳠嵯禂?shù)的變化。
目前大部分的商軟，或者是OpenFOAM這樣的開源平臺，對于壁面冷凝模型均有所欠缺。而在國產CFD仿真軟件VirtualFlow中，無論是壁面沸騰過程，還是壁面冷凝相變，均有相當考究的數理模型進行專用計算，對于保證項目仿真過程的準確性有較大的實用價值。
積鼎科技仿真專家于會議期間詳細介紹了VirtualFlow壁面冷凝模型及其機理，并通過該模型在實際項目中進行計算和驗證。通過分析可以得出，使用VirtualFlow進行仿真具有如下優勢：
  • 獨特的IST網格技術，能夠減少復雜幾何模型問題計算所需的網格量，在大規模網格生成過程中能夠高效，高質量地完成相應過程。
  • 在計算管道換熱的過程中，IST技術支持同時剖分流場及固體域網格，在計算共軛傳熱時更加快速高效。
  • 獨特的壁面相變模型支持多種復雜場景，可調參數物理意義清晰，同時具備多種內流場多相流相變模型。

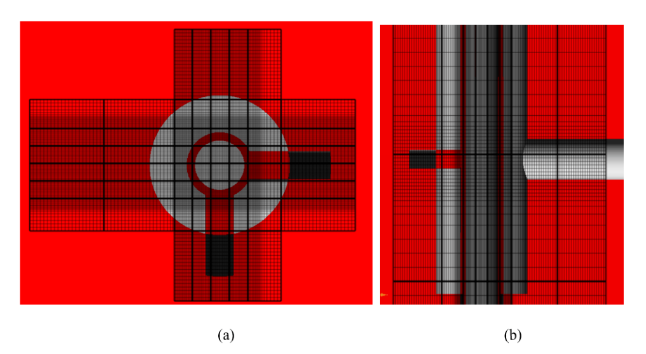

使用VirtualFlow對計算域進行網格剖分，大約4600萬網格完成整個剖分

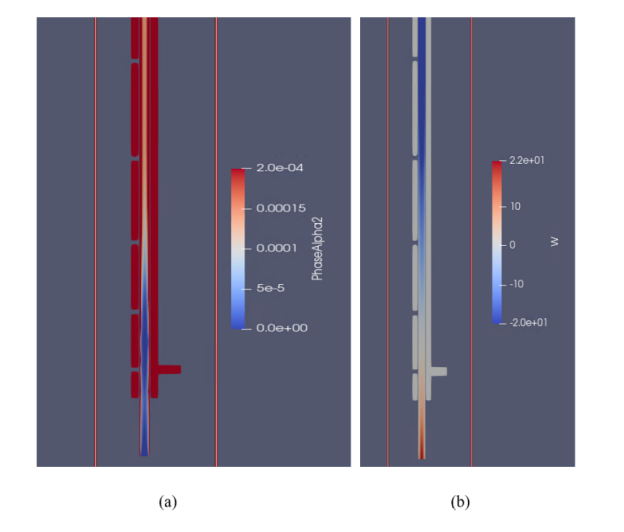

蒸汽入口計算結果 a) 相分布 b) 速度分布

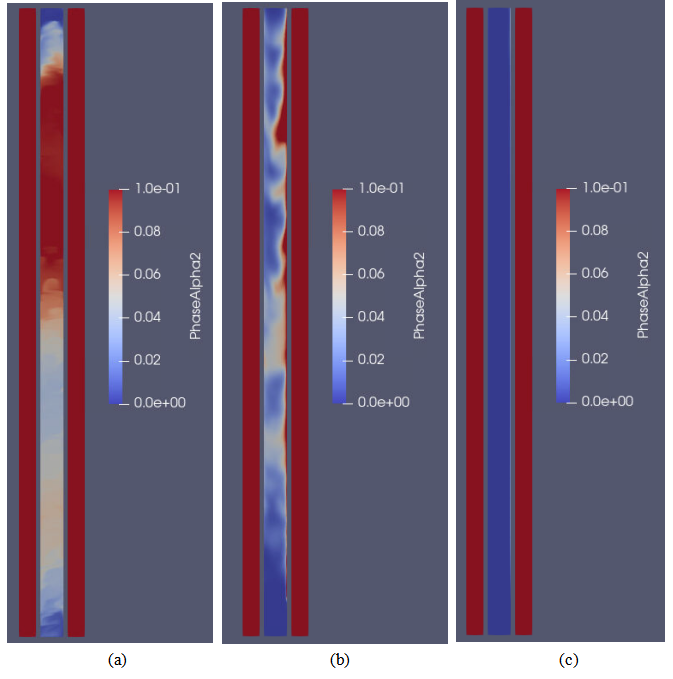

不同入口速度在穩定狀態時的相分數分布

a)1.0m/s b)1.5m/s   c)2.0m/s



VirtualFlow是由積鼎科技自主研發的一款通用計算流體動力學（CFD）仿真軟件，具備行業領先的網格建模與求解技術，和豐富的多相流物理模型及先進的相變模型，可模擬單相和多相/多組分物質流動、傳熱、界面追蹤、粒子追蹤、相變、水合物反應等復雜問題，可為我國工業行業用戶提供專業級流體仿真解決方案。
