圖1 泄洪中的三峽大壩
圖2 幾何模型與網格劃分
幾何模型與網格劃分如上圖所示，通過三峽大壩及其下游地形高程圖獲取流道幾何信息，可以通過建模軟件建立三維流道的幾何模型。獲取地形或流道幾何模型后，直接導入軟件即可生成圖示的高質量結構化網格。

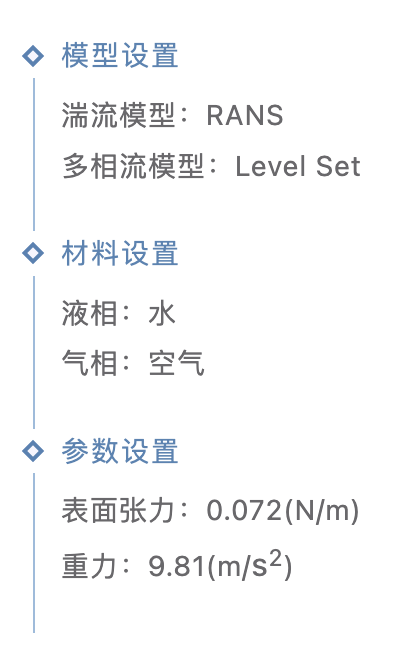

圖3 初始時刻大壩下游區域無水、上游形成洪峰
圖4 潰壩洪水計算結果

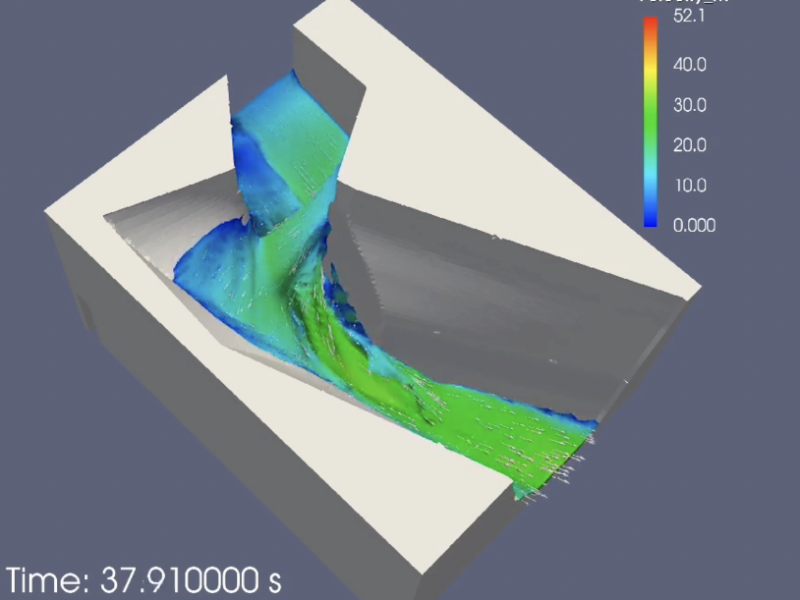

圖5是從8.01s到37.91s潰壩洪水漫過大壩向下游隨時間演變的云圖。
圖5 潰壩洪水隨時間演變
圖6 t=37.91s時的洪水總體壓力及壓力分布
圖7 河灣距離河底6m水平截面不同時刻的壓力分布
由圖7可知，雖然由于洪水蔓延狀態不同河灣受到的壓力有所變化，但受到較大水壓和洪水沖擊的區域相對恒定，而這些河岸受到的沖擊經過時間積累后更容易出現危險狀況?？傮w來說，CFD流體分析有助于防范并削弱潰壩風險以及洪水對下游造成危害。
積鼎科技自主研發的通用計算流體力學軟件VirtualFlow，具備行業領先的網格建模與求解技術，和豐富的多相流物理模型及先進的相變模型，可模擬單相和多相/多組分物質流動、傳熱、界面追蹤、粒子追蹤、相變、水合物反應等復雜問題，可為工業各行業用戶提供專業級流體仿真解決方案。
