在工業生產的復雜體系里，多相流流量是核心檢測和控制參數。特別是多相流中某一相的實時流量，精準把控工業流程對工業過程監控起著舉足輕重的作用。要精準獲取多相流流量，各相的速度與濃度則是不可或缺的重要過程參量。
在顆粒速度測量領域，近年來涌現出了多種技術手段。包括激光多普勒測速技術、高速影像分析法、光纖顆粒速度探頭測量法、碰撞動量法、等速采樣法等。然而這些傳統方法大多存在局限，有些對使用環境的溫度、濕度、電磁干擾等要求極為苛刻，又或者設備結構復雜、維護成本高昂，難以在實際工業環境中廣泛應用。
其中，光纖探頭法在復雜的工業應用場景中可展現出顯著優勢。
基于激光反射原理，通過深入分析光反射信號，能同時獲取顆粒的速度和濃度，實現對工藝過程的原位測量，無需中斷生產流程。
光纖探頭對溫度和壓力等環境因素不敏感，極大降低了環境波動對測量結果的影響。
只需對探頭進行針對性改進，就能輕松適應高溫高壓等極端測量環境。
該方法設備簡單，操作便捷，對流場的干擾微乎其微，不會對生產過程造成額外擾動。
由瑞士的MSE Meili公司研發，基于光纖探頭法的激光速度濃度測試儀 Labasys，是工業多相流測量領域的引領者。Labasys 測試設備利用流場內的顆粒、液滴或氣泡對激光的反射特性來工作。當這些離散相反射激光后，設備收集反射的激光信號。反射光的強度與濃度緊密相關，反射光越強，意味著濃度越高。
通過前期細致的標定工作，建立起顆粒濃度與反射信號強弱之間精確的對應關系，在實際測量時，只需將測得的信號與標定數據對比，就能迅速且準確地獲得顆粒的濃度信息。

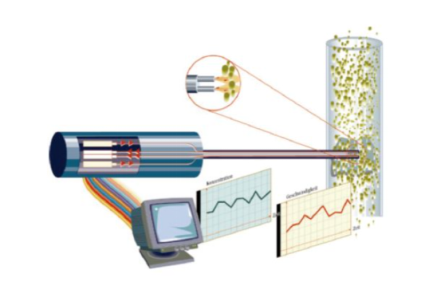

同時，反射光信號的波動蘊含著顆粒群的豐富信息，通過對相鄰兩個或三個探頭采集到的信號進行相關性分析，再結合探頭之間的精確位置關系，就能精準計算出顆粒的運動速度。
Labasys 速度濃度測量設備專為工藝裝置中的在線監測量身定制，在多個關鍵方面獨具特色，確保能在復雜惡劣的工業裝置中安全、穩定地運行。
可同時在線測量濃度和1 - 2維速度，濃度測量范圍廣泛，稀相流可達 0.0001 - 1%，密相流為 0.1 - 60%；速度測量范圍是 0.05 - 200m/s，取樣頻率上，速度最高可達 5000Hz，濃度最高為 100kHz 。
引入該設備無需停產，具有高穩定性，能充分滿足高質量的工業需求。
其配備的有效清潔單元，可防止鏡頭污染，始終保障測量精度。
探頭不包含電子器件，能夠承受高達 1000℃的高溫，承受壓力可達 65bar 甚至更高。
設備采用模塊化設計，可根據不同任務靈活調整配置。
此外，設備還通過了 CE 和 Ex 認證，品質有保障，并且可根據客戶的特殊需求進行高度定制。
Labasys 激光速度濃度測試儀主要由以下部分構成：激光發射裝置、接收裝置及光纖、光電二極管及放大器、PC及數據處理軟件 LabaSoft。
Labasys 測試設備擁有多種型號，如 Labasys 100，Labasys Control EX，Labasys Control EX BF 等，不同型號能夠滿足不同環境下的測試需求，無論是高溫高壓環境，還是對測量精度和功能有特殊要求的場景，都能找到合適的型號。

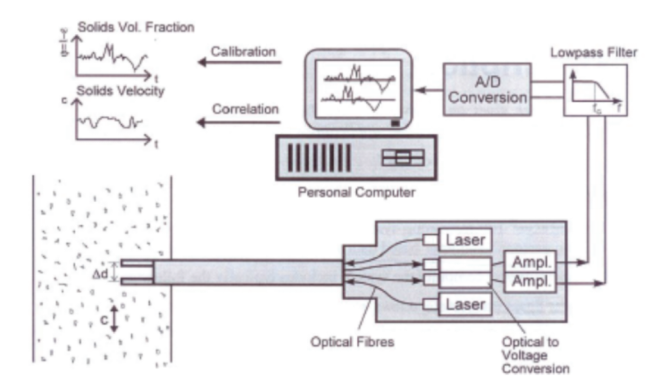

labasys測量系統示意圖
應用案例
自 1995 年以來，Labasys 測試設備經過不斷的優化完善，在能源、化工、食品、制藥、安全等眾多領域得到了廣泛應用，其測量的準確性、穩定性與安全性贏得了客戶的高度認可。

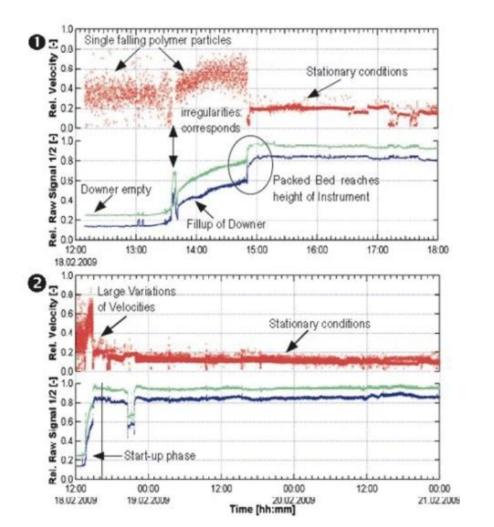

Spherizone 聚丙烯工藝，在 42bar 壓力和 100℃高溫環境中，利用 Labasys Control Ex BF 系統進行監測，并將獲得的速度和濃度數據傳遞到控制系統。
